PAC ATLANTIC 17 KW

Dans le cadre de notre projet d’amélioration énergétique, nous avons procédé à l'installation complète d’un système de chauffage combiné, incluant une pompe à chaleur air/eau, un plancher chauffant basse température et un réseau de radiateurs hydrauliques répartis sur plusieurs zones.

1️⃣ Installation de la Pompe à Chaleur (PAC)

La pompe à chaleur air/eau, de marque  Atlantic, a été positionnée à l’extérieur, à proximité du local technique pour limiter les pertes de charge. Son rôle est de capter les calories présentes dans l’air extérieur afin de les restituer sous forme de chaleur à l’eau du circuit de chauffage.

Étapes clés :

Mise en place de la dalle support extérieure avec amortisseurs de vibration.

Raccordement hydraulique et frigorifique entre l’unité extérieure et le module intérieur.

Intégration du ballon échangeur et du ballon d’eau chaude sanitaire

Raccordement électrique et paramétrage de la régulation.

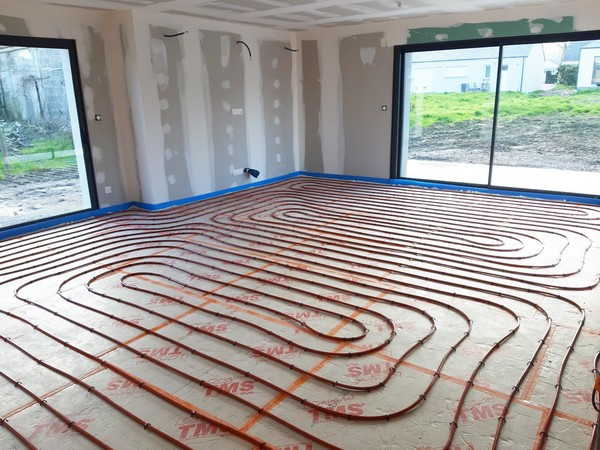

2️⃣ Pose du Plancher Chauffant Hydraulique

Dans la partie rez-de-chaussée, un plancher chauffant à basse température a été installé pour garantir un confort thermique optimal, sans effet de convection.

Travaux réalisés :

Pose des isolants thermiques au sol (type TMS ou équivalent).

Mise en place des nappes de tubes PER ou multicouches, agrafés sur treillis ou plaque isolante.

Répartition des boucles en fonction des déperditions pièce par pièce.

Connexion au collecteur principal avec débitmètres et vannes de réglage.

3️⃣ Création d’un Multi-Réseau avec Radiateurs

À l’étage et dans certaines pièces spécifiques, le chauffage est assuré par des radiateurs à eau chaude. Chaque circuit est indépendant afin d’optimiser la régulation thermique selon les zones.

Réalisation technique :

Raccordement sur un collecteur secondaire relié à la PAC.

Installation de robinets thermostatiques ou de têtes connectées (selon choix du client).

Mise en place d’une régulation multi-zones (par thermostat).

✅ Mise en Service et Contrôle

Après installation, nous avons réalisé :

Le remplissage et la purge de tous les circuits.

Le contrôle d’étanchéité et la mise sous pression.

Les tests de fonctionnement (PAC, plancher, radiateurs).

Le paramétrage de la régulation et l’accompagnement du client dans la prise en main du système.

🎯 Résultat Attendu

Ce système hybride permet une répartition intelligente de la chaleur, un confort optimal pièce par pièce, et une réduction significative de la consommation énergétique. La pompe à chaleur, couplée à un plancher chauffant et à des radiateurs bien dimensionnés, assure un rendement élevé tout au long de l’année.
